Réglage des rouleaux entraîneurs de raboteuse : le guide complet

Votre raboteuse n’entraîne plus correctement le bois, les planches avancent par à-coups, ou vous retrouvez un talonnage persistant en bout de pièce malgré tous vos efforts ? Le plus souvent, la réponse passe par les rouleaux entraîneurs. En 30 ans d’atelier, j’ai vu passer des dizaines de machines dont le seul problème était un ressort encrassé ou un rouleau mal réglé. On va voir ensemble comment les vérifier, les nettoyer et les régler pour retrouver un rabotage fluide et sans défaut.

À quoi servent les rouleaux entraîneurs ?

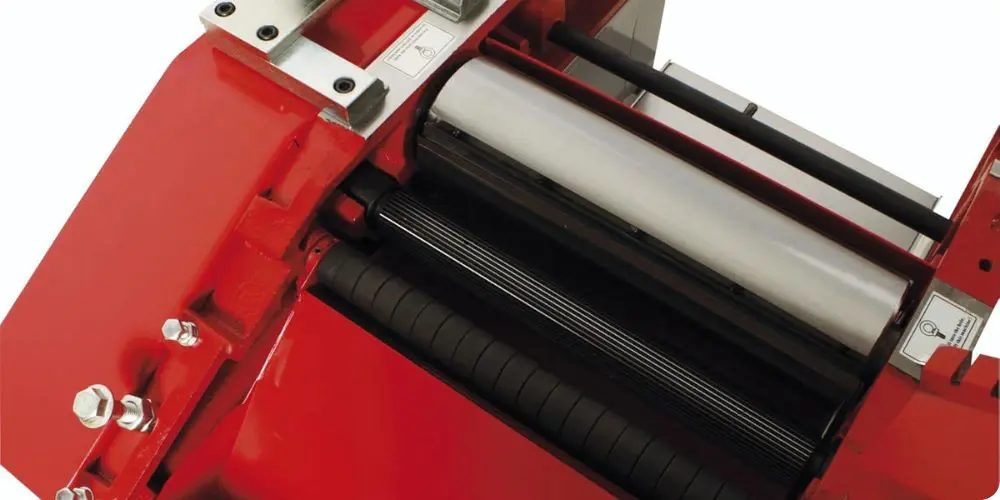

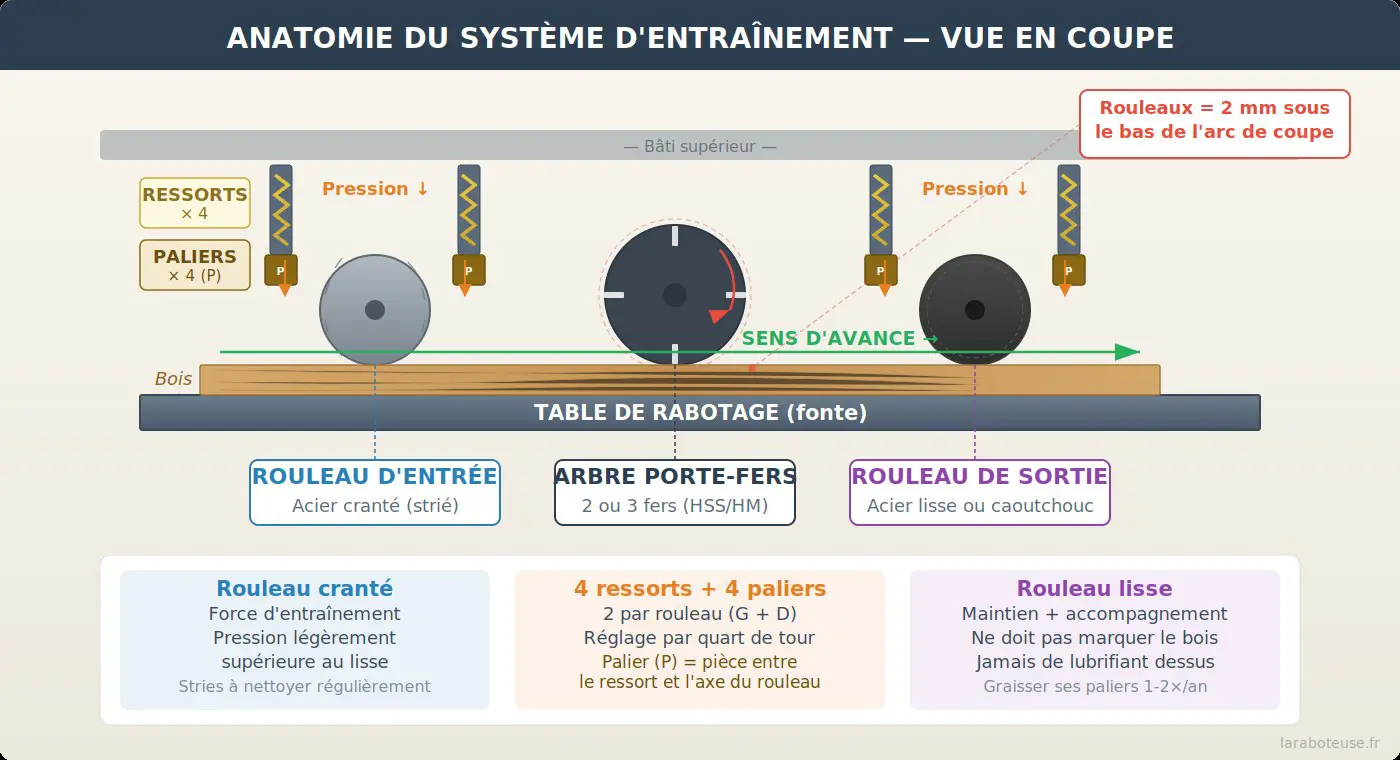

Toute raboteuse d’épaisseur, qu’il s’agisse d’une combinée d’atelier ou d’une portable type lunchbox, possède deux rouleaux entraîneurs situés au-dessus de la pièce de bois, de part et d’autre de l’arbre porte-fers.

Le rouleau d’entrée est cranté (on dit aussi cannelé ou strié). Ses dents agrippent le bois et le tirent sous l’arbre porte-fers. C’est lui qui fournit la force d’entraînement. Sur les machines courantes, il est en acier avec des stries longitudinales ou hélicoïdales.

Le rouleau de sortie est lisse. Il maintient la pièce plaquée contre la table pendant que les fers travaillent, et accompagne la sortie du bois sans le marquer si la pression est correcte. Selon les machines, il est en acier lisse ou recouvert de caoutchouc (on y revient plus bas). Ce rouleau tourne à la même vitesse que celui d’entrée, entraîné par une chaîne ou une courroie commune.

Les deux rouleaux sont montés sur des paliers maintenus par des ressorts de compression. Ces ressorts exercent une pression vers le bas, qui plaque le bois sur la table. Cette pression, c’est tout le jeu du réglage. Trop faible, le bois patine et n’avance pas. Trop forte, la pression transmise par le bois fait fléchir la table sur les machines légères, ou marque les bois tendres. Et quand elle est asymétrique entre la droite et la gauche, on obtient un entraînement inégal qui cause des défauts de surface et du talonnage.

Comment accéder au mécanisme d’entraînement

Avant de toucher à quoi que ce soit, débranchez la machine. Je ne dis pas ça par précaution de principe. Ils sont reliés à l’arbre porte-fers par une transmission mécanique. Si la machine démarre pendant que vos mains sont à l’intérieur, les conséquences sont irréversibles. L’INRS rappelle les règles de sécurité essentielles pour toute intervention sur une machine à bois.

Sur une combinée d’atelier

La plupart des combinées (Kity, Lurem, Scheppach, Robland, Hammer) permettent d’accéder aux rouleaux en baissant la table de rabotage au maximum. Vous verrez alors les deux cylindres en surplomb, avec leurs ressorts et les tiges filetées de réglage de chaque côté. Sur certains modèles plus anciens (Lurem 310, Kity 636), il faut parfois démonter un capot latéral ou un carter de protection pour accéder aux écrous.

Vous devez repérer les deux rouleaux (cranté à l’entrée, lisse à la sortie), les quatre ressorts (deux par rouleau, un de chaque côté), et les tiges filetées avec écrous qui règlent la tension.

Sur une raboteuse portable

Sur les portables (DeWalt DW733, DW735, Metabo DH 330, Makita 2012NB), l’accès est plus restreint. La tête de coupe est compacte et les rouleaux sont intégrés dans un bloc. Consultez la notice de votre raboteuse : certains modèles permettent un réglage de la pression via des vis accessibles par le dessus ou par les côtés. D’autres ne proposent aucun réglage utilisateur, la pression étant fixée en usine. Vos leviers se limitent alors au nettoyage des cylindres et au réglage des tables d’extension (leur bord intérieur doit affleurer ou être très légèrement plus bas que le lit central).

Vérifier la hauteur des rouleaux par rapport à l’arbre

Commencez par vérifier la position verticale des rouleaux par rapport à l’arbre porte-fers. Ils doivent se situer légèrement en dessous, pour plaquer le bois sans interférer avec la coupe.

La référence courante est 2 mm sous le point bas de l’arc de coupe des fers. Sur les petites combinées, on est parfois plus proche de 1 mm. Consultez la documentation de votre machine si elle précise une valeur.

Pour vérifier, rabotez une pièce de bois, puis éteignez la machine. Sans toucher au réglage de hauteur, descendez la table de la valeur de référence de votre raboteuse (2 mm sur la plupart, 1 mm sur les petites combinées) à l’aide de la manivelle. La pièce rabotée, toujours posée sur la table, doit juste affleurer le dessous des rouleaux. Si vous voyez un jour entre la pièce et ceux-ci (la pièce ne les touche pas), ils sont trop hauts et n’exercent pas assez de pression pendant le rabotage. Si au contraire la pièce est coincée et ne coulisse plus, ils sont trop bas et appuient trop fort.

Sur les raboteuses où la hauteur est réglable, et c’est le cas sur la plupart des combinées semi-professionnelles, vous trouverez des cales ou des vis de butée qui limitent la course des paliers. Le réglage se fait machine arrêtée, en ajustant ces butées puis en vérifiant à nouveau avec la méthode de la pièce rabotée.

Régler la pression des ressorts : la procédure pas à pas

Le réglage le plus fréquent et le plus efficace contre les problèmes d’entraînement et de talonnage. Chaque rouleau est maintenu par deux ressorts, un à chaque extrémité de l’axe. La tension de chaque ressort est réglable via un écrou sur tige filetée.

Étape 1 : Nettoyer avant de régler

Avant de toucher aux écrous, nettoyez les logements des ressorts et les paliers. Baissez la table au maximum, glissez une cale entre la table et un cylindre, puis remontez légèrement la table pour le soulever et dégager les ressorts. Passez un coup de soufflette dans chaque logement. Sur une machine qui a plusieurs années de service, vous allez trouver un mélange de sciure compactée, de résine et de poussière qui fausse complètement la tension des ressorts. J’ai déjà sorti des boudins de sciure agglomérée de 2 cm d’épaisseur dans les logements d’une vieille Kity 636 qui « n’entraînait plus ». Après nettoyage, la machine repartait comme neuve sans toucher à un seul écrou. Si après ce nettoyage le problème persiste, on passe au réglage proprement dit.

Tant que la machine est ouverte, nettoyez les rouleaux eux-mêmes. Le cylindre d’entrée accumule de la résine et des fibres dans ses stries, surtout si vous rabotez du résineux. Une brosse métallique fine ou un chiffon imbibé d’essence de térébenthine (la plus efficace sur la résine de bois) viendra à bout des dépôts. Celui de sortie se nettoie au chiffon avec un peu de white-spirit si le rouleau est en acier. Si votre rouleau de sortie est en caoutchouc, utilisez plutôt de l’alcool à brûler, qui dégraisse sans attaquer le revêtement (le white-spirit peut endommager le caoutchouc à terme). Ne mettez jamais de lubrifiant sur le rouleau lisse : il doit conserver son adhérence pour maintenir le bois.

Étape 2 : Mesurer la longueur libre des ressorts

Avant de commencer le réglage, mesurez la longueur libre de chaque ressort. On parle de la distance visible entre l’écrou de réglage et le palier, ou entre les deux appuis du ressort. Notez les quatre valeurs. Si un ressort est nettement plus comprimé qu’un autre sur le même côté, vous tenez votre coupable : la pression est asymétrique.

On cherche à avoir les deux ressorts d’un même rouleau à la même longueur libre, donc à la même pression. Ceux de l’entrée et ceux de la sortie peuvent avoir des longueurs différentes, c’est normal : le rouleau d’entrée doit exercer un peu plus de pression que celui de sortie pour assurer l’accroche dans le bois.

Étape 3 : Régler par quart de tour

On procède par quart de tour, en alternant systématiquement les deux côtés d’un même cylindre pour garder la symétrie. Un quart de tour correspond à une variation très faible de pression, mais c’est largement suffisant pour modifier le comportement de la raboteuse.

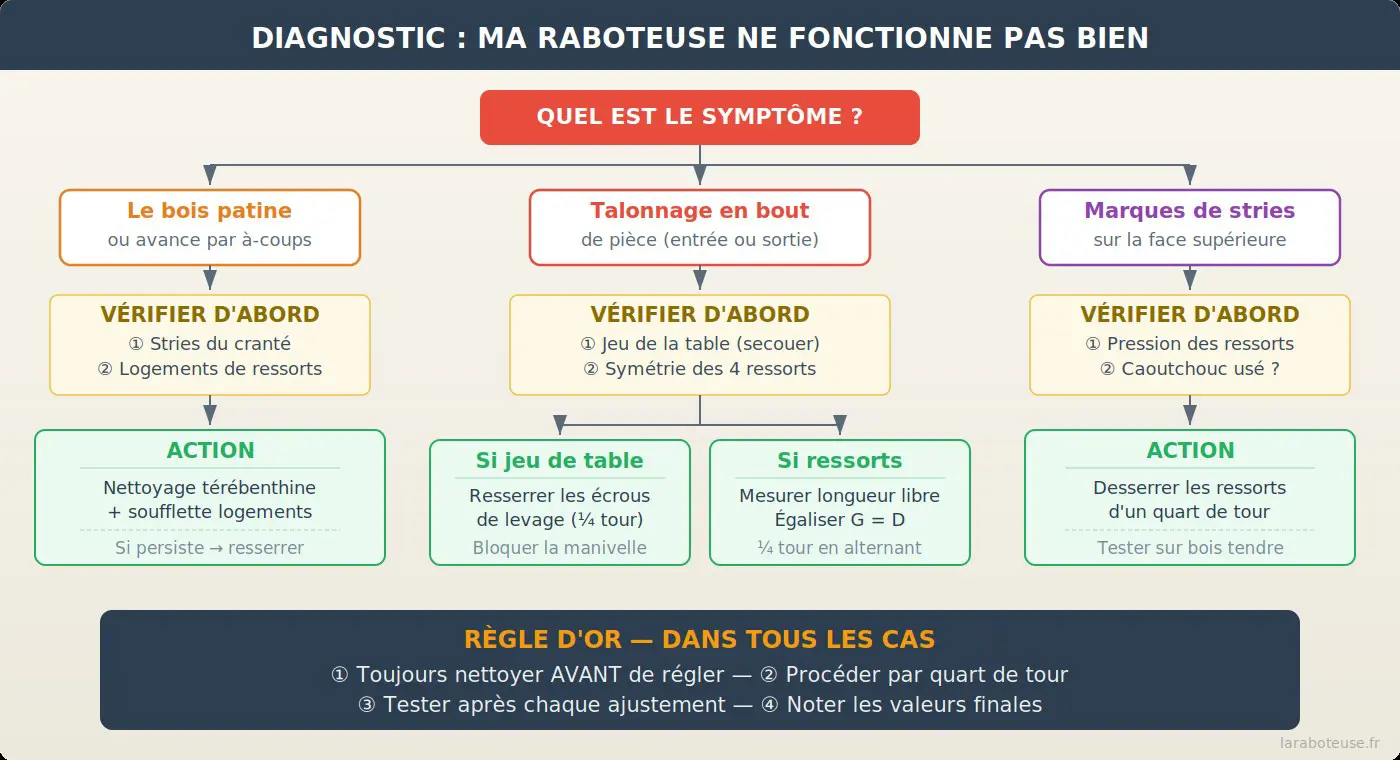

Si le bois patine ou n’avance pas : resserrez les écrous (comprimez les ressorts) d’un quart de tour de chaque côté. Faites un essai, observez le résultat, recommencez si nécessaire.

Si le bois avance mais laisse des marques du cylindre strié sur la face supérieure, surtout visible sur les bois tendres comme le sapin, le peuplier ou le tilleul : desserrez d’un quart de tour. La pression est trop forte.

Si la machine talonne (surcreusement en bout de pièce) : le problème vient souvent d’un déséquilibre de pression entre l’entrée et la sortie. Vérifiez que les quatre ressorts sont bien calibrés. Un rouleau de sortie qui appuie trop peu par rapport à celui d’entrée laisse le bois basculer en fin de passe.

Étape 4 : Tester et affiner

Après chaque ajustement, passez une pièce d’essai. Utilisez de préférence un bois tendre (sapin, épicéa) car les défauts de pression s’y voient immédiatement : marques du cylindre strié en cas de pression excessive, patinage en cas de pression insuffisante. Examinez les deux faces de la pièce et ses extrémités.

Le réglage est bon quand la pièce avance de façon régulière sans à-coups, que la face supérieure ne porte pas de marques de stries sur du bois tendre, et que les extrémités ne présentent pas de talonnage. Mon conseil : gardez toujours une chute de sapin à portée de main pour ces essais, c’est le bois le plus révélateur.

Étape 5 : Noter vos réglages

Une fois le bon compromis trouvé, mesurez à nouveau la longueur libre de chaque ressort et notez-la quelque part sur la machine (un bout de ruban adhésif avec un marqueur suffit). Le jour où vous devez démonter pour un nettoyage complet ou un remplacement de ressorts, vous retrouverez votre réglage en quelques minutes au lieu de repartir de zéro.

Les rouleaux de sortie en caoutchouc

Sur les combinées d’entrée de gamme (Parkside PADM, Scheppach HMS850, Scheppach HMS1070, Einhell TC-SP 204, Zipper ZI-HB254), la conception des rouleaux diffère des machines professionnelles lourdes. Celui d’entrée est en acier strié, comme sur les machines plus chères. Mais celui de sortie est recouvert de caoutchouc souple au lieu d’être en acier lisse. Ce choix n’est d’ailleurs pas réservé à l’entrée de gamme : on le retrouve aussi sur certaines combinées semi-professionnelles, comme les Robland SD 410 et SD 510.

Le caoutchouc a un vrai avantage : il marque moins les bois tendres. Mais il s’use plus vite que l’acier, sa surface se lisse et durcit avec le temps, et son adhérence diminue. Quand votre machine entraîne correctement la pièce en entrée mais que celle-ci ralentit ou se bloque en fin de passe, ou que vous constatez un talonnage de sortie persistant malgré des ressorts bien réglés, regardez de près le rouleau de sortie : son revêtement a probablement vieilli.

Sur certains modèles, le rouleau se remplace facilement. Des revendeurs comme Probois Machinoutils ou Euro-Expos référencent les pièces Scheppach et Parkside. Sur d’autres, il est solidaire de son axe et le remplacement est plus complexe. Avant d’investir, vérifiez la disponibilité et le prix : sur une raboteuse d’entrée de gamme à 200-300 euros, une paire de cylindres de remplacement peut coûter un tiers du prix de la machine.

En attendant le remplacement, un nettoyage minutieux à l’alcool à brûler suivi d’un léger ponçage au papier de verre grain 80 peut redonner temporairement de l’adhérence au caoutchouc. N’utilisez pas de white-spirit, qui fait sécher et durcir le caoutchouc. Ce n’est pas une solution durable, mais ça dépanne pour quelques semaines.

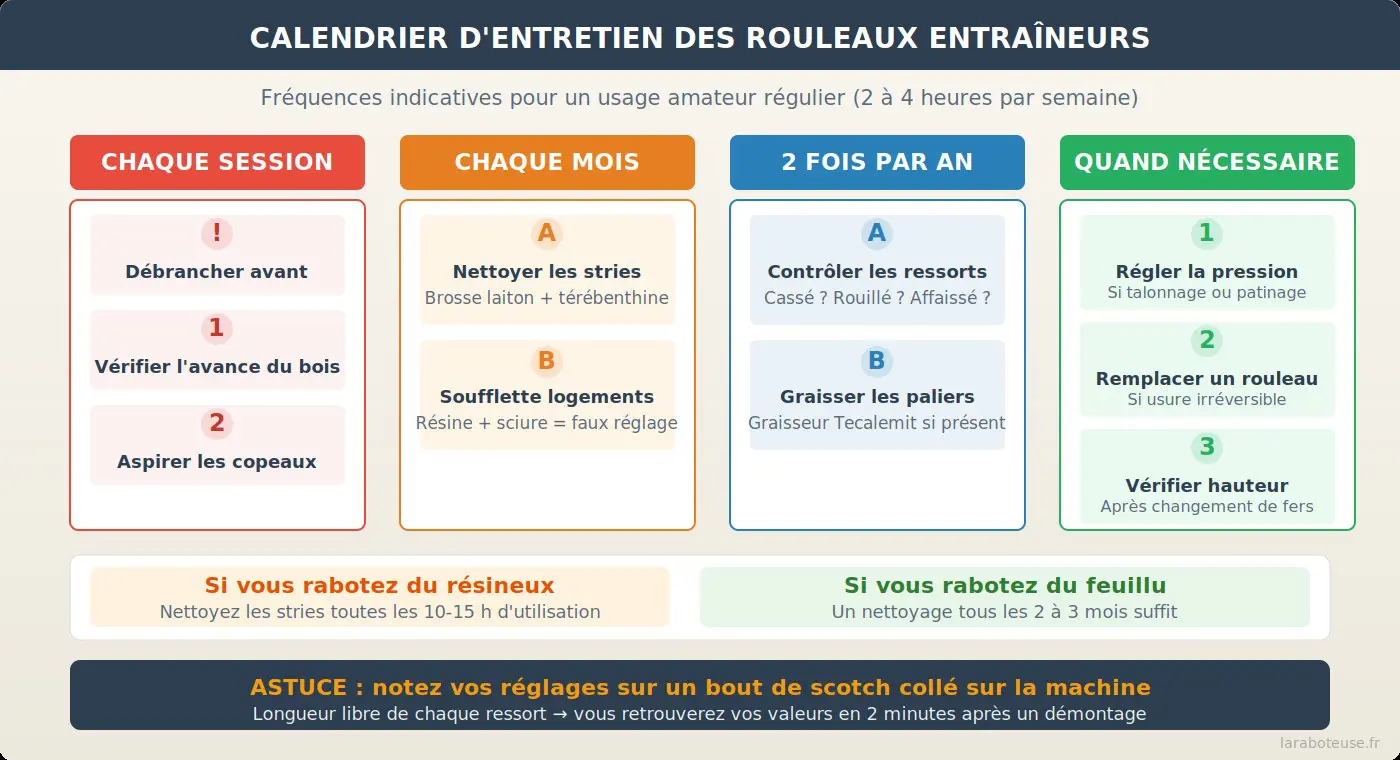

Entretien préventif de votre raboteuse

Les rouleaux entraîneurs ne demandent pas un entretien quotidien, mais un contrôle régulier évite bien des déconvenues. Voici les gestes d’entretien à adopter.

Les paliers des rouleaux méritent aussi un contrôle. Ce sont des paliers à roulement ou des bagues bronze selon les machines. Un palier grippé empêche le rouleau de tourner librement et cause un entraînement saccadé. Si l’un d’eux tourne difficilement à la main (machine débranchée, ressort détendu), le palier est probablement en cause. Sur une Lurem 310, un palier grippé sur le cylindre lisse est un problème classique. J’ai vu le cas sur une 310 de 1998 : celui de sortie ne tournait plus qu’à moitié, et le propriétaire pensait que toute la mécanique était morte. Un démontage du bloc, un bon nettoyage au pétrole désaromatisé (très efficace sur la graisse durcie des paliers) et un graissage ont suffi à tout remettre en ordre.

Lubrification

Les paliers doivent être graissés selon ce que recommande le fabricant. Certaines machines anciennes ont des graisseurs (petits bouchons à visser ou raccords de type Tecalemit) qu’il faut alimenter en graisse à roulements une à deux fois par an. Les machines modernes utilisent souvent des roulements étanches qui ne nécessitent pas d’entretien de ce côté.

Ne graissez jamais la surface des cylindres eux-mêmes. Le rouleau cranté doit rester sec pour accrocher le bois, et celui de sortie doit garder son adhérence pour maintenir la pièce plaquée.

Signes d’usure à surveiller

Quelques signes qui doivent vous alerter. Si le bois n’avance plus régulièrement malgré des ressorts bien réglés et une table lubrifiée, les stries du rouleau cranté sont probablement usées, surtout au centre où passe la majorité des pièces. Des planches qui partent de travers pendant le rabotage indiquent un cylindre plus usé d’un côté que de l’autre. Un bruit de claquement ou de vibration pendant l’entraînement peut venir d’un palier usé ou d’un cylindre voilé.

Le réglage des rouleaux entraîneurs est un des gestes de maintenance les plus simples et les plus efficaces sur une raboteuse. Avec un bon nettoyage et un quart de tour au bon endroit, on résout la majorité des problèmes d’entraînement et on réduit le talonnage à presque rien. En 30 ans de copeaux, j’ai appris à toujours commencer par là avant de chercher des causes plus complexes. Si malgré ces réglages le problème persiste, c’est le signe que la cause est ailleurs : jeu de table, manque de rigidité du bâti, ou usure mécanique plus profonde. Les réglages complets de votre dégau-rabo (à venir) couvrent l’ensemble de ces points.
